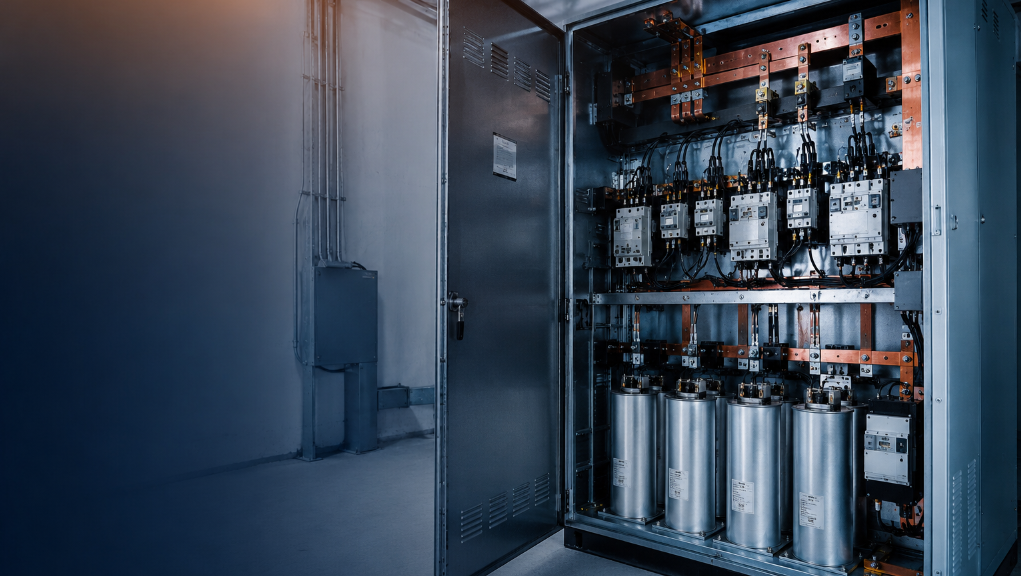

بانک خازنی ثابت و چندپله چیست؟

بررسی کامل، تفاوت‌ها، مزایا و روش نصب

در صنایع و ساختمان‌های تجاری، یکی از مهم‌ترین دغدغه‌ها جلوگیری از هدررفت انرژی و کاهش هزینه برق است. بسیاری از تجهیزات الکتریکی مانند موتورهای القایی، ترانسفورماتورها و دستگاه‌های صنعتی، علاوه بر توان اکتیو، توان راکتیو نیز از شبکه می‌کشند. این موضوع باعث افزایش جریان، افت ولتاژ و حتی جریمه در قبض برق می‌شود.

برای رفع این مشکل از بانک خازنی استفاده می‌شود. بانک خازنی با اصلاح ضریب توان، موجب کاهش تلفات، آزاد شدن ظرفیت شبکه و بهبود عملکرد سیستم برق‌رسانی می‌شود.

بانک‌های خازنی به دو نوع اصلی ثابت و چندپله تقسیم می‌شوند که هر کدام کاربرد خاص خود را دارند.

بانک خازنی چیست؟

بانک خازنی مجموعه‌ای از خازن‌هاست که برای جبران توان راکتیو در شبکه برق به کار می‌رود. این تجهیز با تزریق توان راکتیو خازنی، ضریب توان را بهبود می‌دهد و از بار اضافی روی شبکه جلوگیری می‌کند.

مزایای استفاده از بانک خازنی

کاهش هزینه برق و جریمه ضریب توان

کاهش جریان عبوری در کابل‌ها و ترانس‌ها

بهبود ولتاژ و پایداری شبکه

افزایش عمر تجهیزات الکتریکی

آزادسازی ظرفیت ترانس و خطوط برق

بانک خازنی ثابت چیست؟

بانک خازنی ثابت، نوعی بانک خازنی است که مقدار مشخصی خازن به‌صورت دائم در مدار قرار می‌گیرد. این نوع بانک معمولاً برای بارهای ثابت یا بارهایی که همیشه به توان راکتیو نیاز دارند استفاده می‌شود.

کاربردهای بانک خازنی ثابت

موتورهای دائم‌کار

پمپ‌ها و فن‌های با بار یکنواخت

سیستم‌های روشنایی

برخی خطوط تولید با بار ثابت

اصلاح ضریب توان در تابلوهای فرعی

مزایای بانک خازنی ثابت

ساختار ساده‌تر

قیمت کمتر نسبت به نوع چندپله

نصب و نگهداری آسان

مناسب برای بارهای بدون نوسان

محدودیت‌ها

در بارهای متغیر ممکن است باعث بیش‌جبران‌سازی شود

انعطاف‌پذیری پایین‌تر

مناسب نبودن برای مصرف‌کننده‌هایی با تغییرات مداوم بار

بانک خازنی ثابت برای اصلاح ضریب توان در بارهای یکنواخت

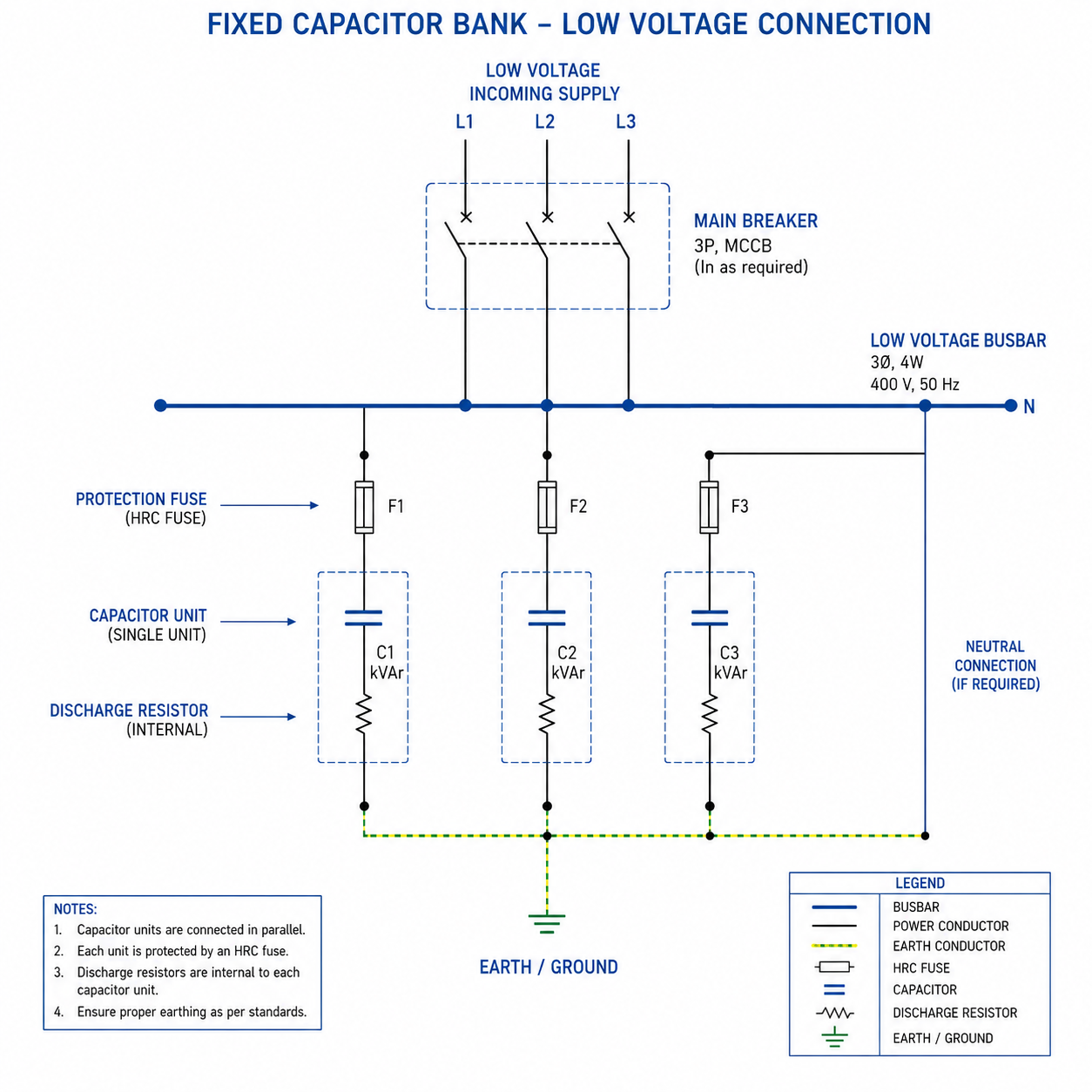

شماتیک بانک خازن ثابت:

بانک خازنی چندپله چیست؟

بانک خازنی چندپله، شامل چندین پله خازنی است که به‌وسیله رله کنترل ضریب توان به‌صورت اتوماتیک وارد یا خارج مدار می‌شوند. این نوع بانک برای شبکه‌هایی با بار متغیر طراحی شده است.

عملکرد بانک خازنی چندپله

رله کنترل، ضریب توان شبکه را اندازه‌گیری می‌کند. هر زمان ضریب توان افت کند، یک یا چند پله خازنی را وارد مدار می‌کند و در صورت کاهش بار، پله‌ها را از مدار خارج می‌کند.

کاربردهای بانک خازنی چندپله

کارخانه‌ها با بار متغیر

کارگاه‌ها و واحدهای تولیدی

ساختمان‌های بزرگ

مراکز تجاری و اداری

سیستم‌هایی با روشن و خاموش شدن مداوم تجهیزات

مزایای بانک خازنی چندپله

دقت بالاتر در اصلاح ضریب توان

جلوگیری از بیش‌جبران‌سازی

عملکرد هوشمند و خودکار

مناسب برای بارهای متغیر

بهینه‌سازی مصرف انرژی در طول شبانه‌روز

محدودیت‌ها

هزینه اولیه بیشتر

نیاز به تجهیزات کنترلی

پیچیدگی بیشتر در نصب و تنظیم

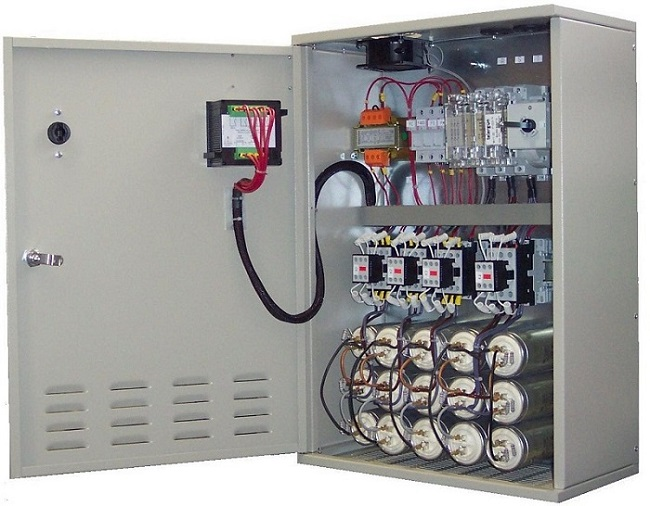

بانک خازنی چندپله با کنترل اتوماتیک پله‌ها

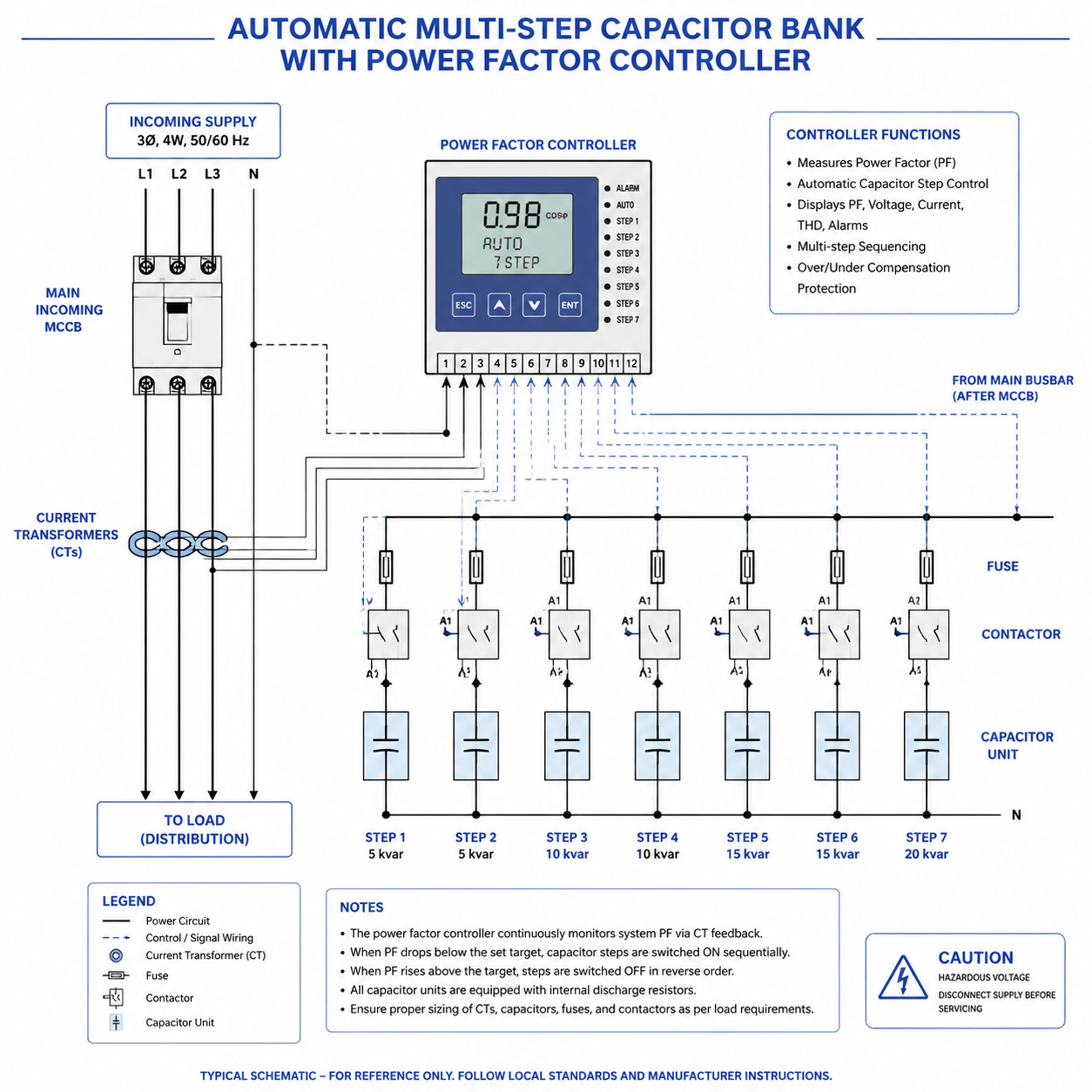

شماتیک بانک متغیر اتوماتیک چند پله:

روش نصب بانک خازنی ثابت

نصب بانک خازنی ثابت باید توسط افراد متخصص برق صنعتی انجام شود، زیرا رعایت نکات ایمنی و محاسباتی بسیار مهم است.

مراحل نصب بانک خازنی ثابت

بررسی بار الکتریکی

توان مصرفی و ضریب توان شبکه اندازه‌گیری می‌شود.

محاسبه ظرفیت خازن

ظرفیت مورد نیاز بر اساس توان راکتیو محاسبه می‌شود.

انتخاب محل نصب

معمولاً در تابلو برق اصلی یا تابلو فرعی نصب می‌شود.

نصب تجهیزات حفاظتی

فیوز، کلید و تجهیزات حفاظتی مناسب نصب می‌گردد.

اتصال خازن به مدار

خازن به‌صورت دائم در مدار قرار می‌گیرد.

بررسی نهایی

دمای کار، ولتاژ و عملکرد سیستم تست می‌شود.

تصویر پیشنهادی 3:

نقشه نصب بانک خازنی ثابت

“شماتیک نصب بانک خازنی ثابت در تابلو برق”

روش نصب بانک خازنی چندپله

نصب بانک خازنی چندپله نسبت به نوع ثابت کمی پیچیده‌تر است، چون نیاز به رله کنترل و مدار فرمان دارد.

مراحل نصب بانک خازنی چندپله

اندازه‌گیری بار و تعیین ظرفیت کل

تقسیم ظرفیت به چند پله مناسب

نصب رله کنترل ضریب توان

نصب کنتاکتورهای مخصوص خازن

اتصال هر پله به مدار فرمان و قدرت

تنظیم رله بر اساس ضریب توان مطلوب

تست عملکرد در شرایط واقعی بار

نکات مهم در نصب

استفاده از کنتاکتور مخصوص خازن

درنظر گرفتن راکتور دتuned در صورت وجود هارمونیک

تهویه مناسب تابلو

انتخاب فیوز و کابل متناسب با جریان هر پله

تنظیم دقیق رله کنترل برای جلوگیری از قطع و وصل مکرر

تصویر پیشنهادی 4:

نقشه بانک خازنی چندپله

“شماتیک اتصال رله کنترل، کنتاکتور و پله‌های خازنی”

نکات مهم در انتخاب بین بانک ثابت و چندپله

اگر مصرف برق شما تقریباً ثابت است، بانک خازنی ثابت گزینه مناسبی است.

اما اگر بار شبکه مدام تغییر می‌کند، بانک خازنی چندپله انتخاب دقیق‌تر و حرفه‌ای‌تری خواهد بود.

راهنمای انتخاب سریع

کارگاه کوچک با بار یکنواخت → بانک خازنی ثابت

کارخانه با ماشین‌آلات متغیر → بانک خازنی چندپله

ساختمان اداری با مصرف متناوب → چندپله

موتور دائم‌کار → ثابت

جمع‌بندی

بانک خازنی یکی از مهم‌ترین تجهیزات برای اصلاح ضریب توان و کاهش هزینه‌های برق است.

اگر بار مصرفی شما ثابت و یکنواخت باشد، بانک خازنی ثابت انتخابی اقتصادی و ساده است.

اما در شبکه‌هایی با تغییرات بار، بانک خازنی چندپله به دلیل عملکرد اتوماتیک و دقیق، گزینه بهتری محسوب می‌شود.

در نتیجه، انتخاب درست بین این دو نوع بانک خازنی، به نوع مصرف، ظرفیت بار و شرایط بهره‌برداری بستگی دارد.

ما در گروه صنعتی جعفری اماده تولید و ساخت و مشاوره برای تولید بهترین و بهینه ترین تابلو بانک خازنی برای شما هستیم

برای مشاوره یا سفارش با ما تماس بگیرید
